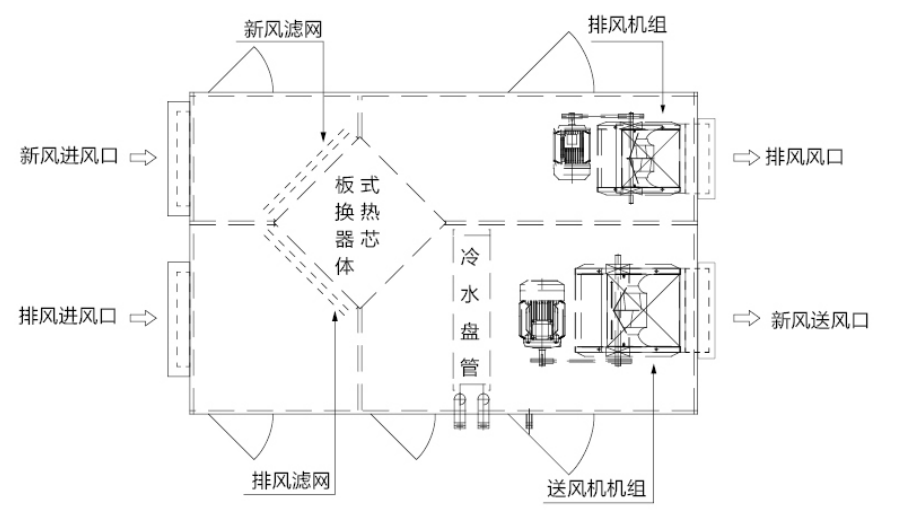

?工作原理
組合式熱回收空氣處理機組設有獨立的送風和排風,抽出室內污濁的空氣并注入室外新鮮的空氣,同時 把排風的能量傳遞給新風。實現能量回收,達到節能的目的。
機組除去正常配置(送排風、熱回收、初效過濾)以外可根據設計要求配置高等級過濾、制冷制熱盤管、 回風、加濕、消聲、滅菌等段位。提供一個健康、舒適的室內環境。
?箱體特點
HB系列組合式熱回收空氣處理機組箱體為可拆卸拼裝框式結構,現場組裝靈活;
保溫板為雙層優質鋼板內填高密度聚氨酯發泡隔熱復合板,能量損失極?。?/p>
框架采用鋁合金型材制成,面板與框架之間有著良好的密封措施,使機組的漏風率降至最低;
能量回收段可選擇轉輪式熱回收、板式熱回收、熱管熱回收、或乙二醇熱回收,可滿足不同設計要求; 機組各功能段配有向外開的負壓檢修門和向內開的正壓檢修門,確保正壓、負壓段均無冷橋和漏風; 經過熱鍍鋅處理的底槽鋼,強度過硬,夕卜形美觀。
?機組左右式判定
順著送風氣流方向看,進出水管在左側為左式機組,反之為右式;標準型機組檢修門、電源接線孔與表 冷加熱器進出水管在同側。
?箱體結構及工藝配置標準
分項內容 | 標準配置 | 經典配置 | 特優配置 | |
餅架 | 材質 | 鋁合金4025、5034 表面陽極氧化 | 鋁合金4025、5034 表面陽極氧化 | 鋁合金4025、5034 表面陽極氧化 |
結構 | 擠壓型材 | 擠壓型材 | 擠壓型材 | |
冷橋處理 | PVC隔熱保溫處理 | PVC隔熱處理 | 特殊保溫材料隔熱處理 | |
規格 | 20mm 30mm 50mm 系列 | |||
20mm 系列適用風1000-5000m3/h | ||||
30mm 系列適用風景:6000-50000m3/h 50mm 系列適用風量:60000-280000m3/h | ||||
護板 | 內護板 | 0.5mm鍍鋅鋼板 | 0.5mm鍍鋅鋼板 | 0.5mm不銹鋼板 |
外護板 | 0.5mm彩色鋼板 | 0.5mm彩色鋼板 | 0.5mm彩色鋼板 | |
保溫 | 聚氨酯發泡 | 阻燃型聚氨酯發泡 | 阻燃型聚氨酯發泡 | |
冷橋處理 | 3.0mm高壓聚乙烯隔熱層 | PVC隔熱處理 | PVC護板框架 | |
規格 | 20mm、30mm、50mm系列對應護板厚度分別為20mm、30mm、50mm | |||
底槽鋼 | 表面處理 | 熱鍍鋅處理 熱鍍鋅處理 | 熱鍍鋅處理 | |
規格 | 底槽鋼高度分別為50mm、80mm、100mm、(根據風景定) | |||
角三通 | 材質 | 鋁合金、尼龍 | ||
觀察窗 | 可根據用戶要求每段配置觀察窗 | |||
照明燈 | 可根據用戶要求每段配置36V 40W或24V40W 22V | |||
凝水盤 | 冷軋鋼板表面噴塑I 不銹鋼板 | 不銹鋼板 |
